Cómo obtener datos de LIDER y CALENER

Publicado el 23 noviembre 2013 en la categoría Normativa Simulaciones

LIDER y CALENER: Cajas cerradas

Es habitual que los técnicos que nos dedicamos a desarrollar proyectos de ejecución pasemos unas cuantas horas en cada encargo metiendo los edificios en LIDER y CALENER, los programas oficiales para la justificación de la sección HE1 del CTE y la certificación energética. Estos programas funcionan como una caja cerrada, les damos un montón de datos que definen la envolvente y las instalaciones, y ellos nos dicen si cumple la normativa o no, y la calificación energética obtenida. Después de tanto trabajo a cualquiera le da rabia que no tengan implementada unas  herramientas de resultados desglosados o que nos permitan acceder a los cálculos horarios. Con algo de información estas herramientas se podrían utilizar para tomar decisores a nivel de proyecto y poder analizar lo que realmente sucede en el edificio. Es decir utilizarlos como herramientas de simulación. IDAE publicó una guía muy completa sobre estas herrmientas, si te interesa el tema te recomiendo que la eches un vistazo: Guía Técnica 13

Existen algunas formas de sacar información a estos programas y sobre este tema escribo hoy. Veamos antes cómo funcionan estos programas y qué datos nos dan al calcular.

Muy en síntesis LIDER es un programa de simulación energética que calcula la demanda térmica de un edificio a lo largo de un año y lo compara con uno de referencia que cumple estrictamente con lo prescrito en el CTE HE1. El programa nos dice si nuestro edificio se comporta mejor o peor que el edificio de referencia y en consecuencia si cumple o no con la normativa. LIDER en definitiva es un programa informático de simulación energética que calcula la demanda anual y comprueba que se cumpla con los objetivos fijados en el HE1. Su respuesta es escueta, cumple o no cumple.

Pantalla de resultados de LIDER

Pantalla de resultados de LIDER

Calener VYP y Calener GT son los programas oficiales para realizar la certificación energética por el método general. Calener VYP utiliza la información contenida en los archivos que generamos con LIDER y mediante el motor de cálculo ESTO2 que viene con el programa simula el comportamiento de los sistemas de calefacción, refrigeración y ACS y calcula la energía final, primaria y las emisiones de CO2 anuales para el proyecto. A parte de darnos el certificado energético y la calificación el programa nos presenta los resultados globales anteriores, para nuestro edificio y el de referencia.

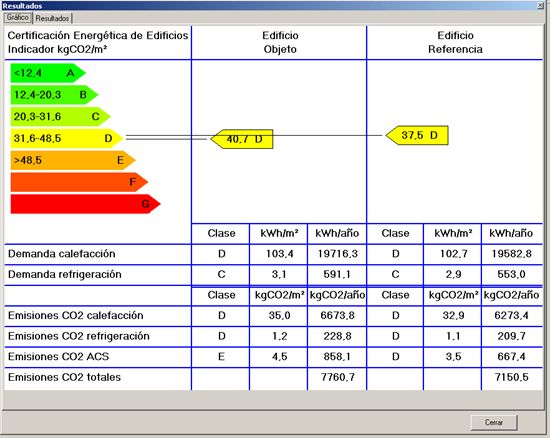

Pantalla de resultados de Calener VYP

Pantalla de resultados de Calener VYP

Calener GT está basado en el programa de simulación DOE2 ampliamente reconocido y utilizado. Su interfaz es similar a la del programa de simulación eQuest basado también en DOE2. Lo bueno es que aprovechamos parte del trabajo realizado en LIDER y en GT incorporamos los sistemas. Calener GT dispone de un programa de resultados que nos da datos mensuales o anuales de energía final, primaria y las emisiones de CO2 desglosados de cada uno de los sistemas del edificio. Esto por lo menos ya nos sirve para algo más.

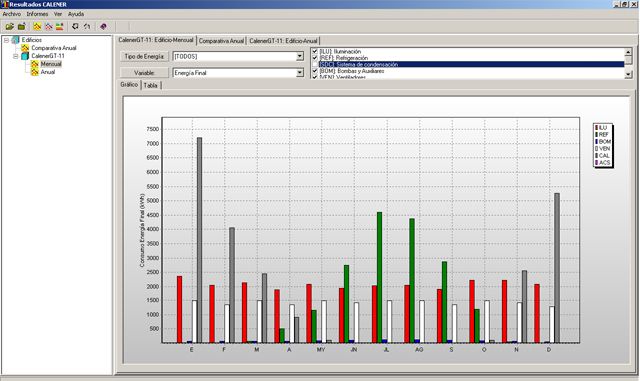

Pantalla de resultados de Calener GT

Pantalla de resultados de Calener GT

Obteniendo datos de LIDER

Para obtener los resultados de cálculo de LIDER desglosados por cada uno de los componentes de la devanada tenemos que bucear un poco en los archivos de cálculo que el programa genera cuando calculamos. Con la información contenida en los archivos con extensión nombre.res y una hoja de cálculo podremos construir tablas y gráficos con los que obtener datos de demanda anuales desglosados. Por lo menos podremos estimar qué efecto tienen las distintas medidas de mejora que estemos pensando plantear y sobre qué componentes de la demanda. Sé que no es mucha información pero por lo menos es algo.

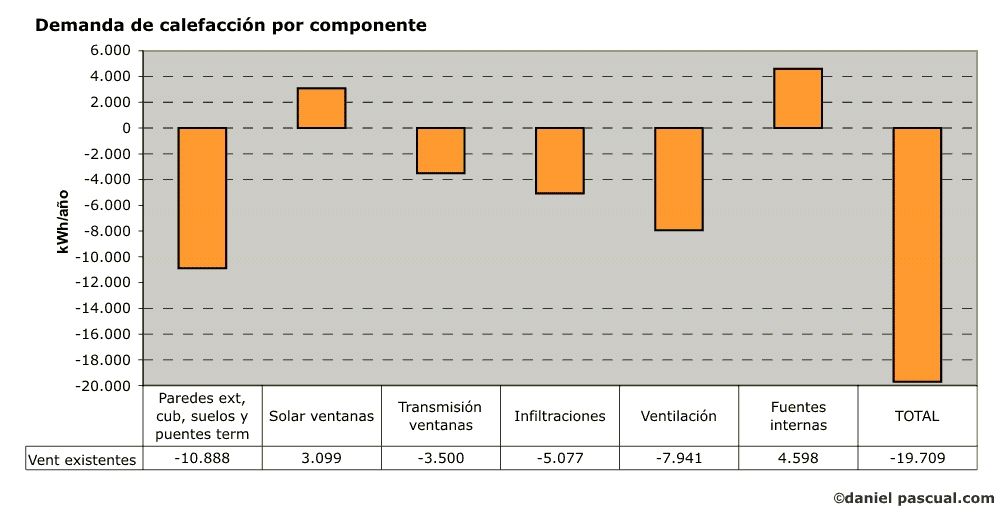

Gráfico de partes de la demanada en una vivienda unifamiliar utilizando datos de LIDER

Gráfico de partes de la demanada en una vivienda unifamiliar utilizando datos de LIDER

En concreto tienes que irte a la carpeta donde se instala el programa en tu ordenador, normalmente en la ruta C:/Archivos de programa/CTE/Lider/Resultados. En esa carpeta por cada proyecto el programa genera dos ficheros con la extensión nombre.res. Uno con el apellido O (objeto), y otro con R (referencia). Si abres el del edificio objeto con el programa Notepad u otro editor tendrás los resultados desglosados por componente y por zona.

Para trabajar con ellos y analizarlos lo mejor es importarlos a una hoja de cálculo. En Excel en concreto desde el menú de Datos/ Obtener datos externos/ Importar datos. Tienes que tener precaución con las opciones de importación para que los datos se importen uno en cada celda y se cambien los puntos por comas. Luego ya puedes manipularlos a tu gusto.

En este archivo tenemos varios tipos de datos:

  • Demanda de energía de calefacción y de refrigeración por cada uno de las partes o conceptos constituyentes de la demanda de cada zona: Paredes exteriores, cubiertas, suelos, puentes térmicos, solar ventanas, transmisión ventanas, fuentes internas e infiltraciones. Los datos son en kWh/año·m². Para obtener los totales multiplicarlos por la superficie que es el valor situado bajo el nombre de la zona.
  • Demanda de energía por elemento o componente de cada zona: Suelo, pared exterior, cubierta, medianera, ventana, etc. Si quieres ver que está sucediendo con un suelo sobre el terreno o un hueco en concreto tienes que mirar en estos valores. Los datos también están en kWh/año·m² de superficie de zona (no del componente)
Resultados por zona procedentes de archivo *.res de LIDER

Resultados por zona procedentes de archivo *.res de LIDER

  • Demanda de energía total del edificio mensuales y anual.  Datos en kWh/año·m².
  • Demanda de energía mensuales y anuales para cada espacio o zona del edificio.  Datos en kWh/año·m².

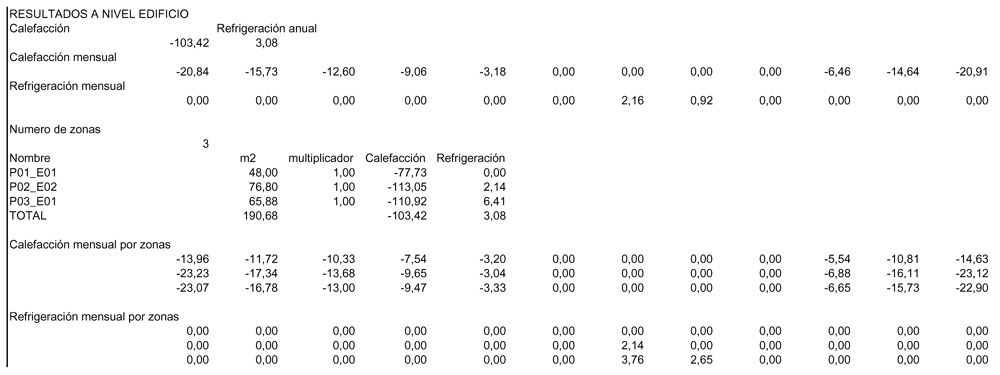

Resultados globales procedentes de archivo *.res de LIDER

Resultados globales procedentes de archivo *.res de LIDER

He leído sobre una aplicación de Procuno que realiza esta tarea pero la verdad no la he utilizado y desconozco su alcance.

(ACTUALIZACIÓN: Recientemente Rafael Villar Burke ha publicado la herramienta ViSol para analizar los resultados contenidos en los ficheros .res generados por LIDER o la HERRAMIENTA UNIFICADA)

Obteniendo datos de Calener VYP

Como hemos visto Calener VYP tan sólo nos da los datos de energía final y calcula en consecuencia la energía primaria y las emisiones de CO2. Para poder conocer datos de potencia punta totales o desglosados por espacios podemos utilizar una herramienta muy interesante que ha desarrollado la gente de Áurea Consulting disponible en su web: Resultados avanzados de Lider y Calener VYP.

Con esta aplicación podemos ver resultados de demanda de engría total y unitaria por m² de cada zona y la potencia punta demanda. Con esto nos podemos hacer una idea de si la capacidad de los equipos del proyecto está muy sobre dimensionada, o si por el contrario estamos muy por debajo y en consecuencia tendremos muchas horas sin confort en el interior. Además este problema implica que la calificación obtenida por el edificio no es real en la práctica, puesto que si se instalase la potencia necesaria para mantener las condiciones interiores de diseño eso implicaría mayor gasto energético y en consecuencia pero calificación.

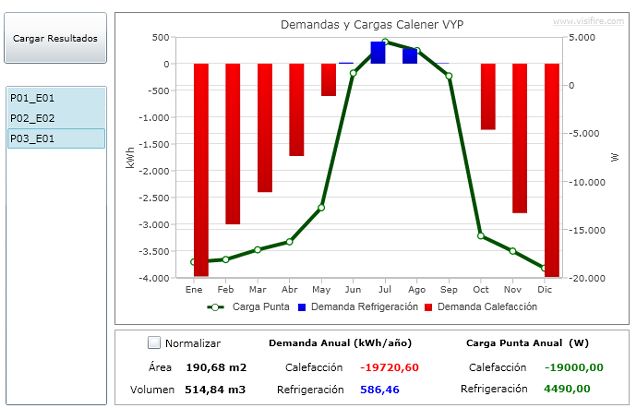

Resultados avanzados de Lider y Calener VYP: Herramienta de Áurea Consulting

Resultados avanzados de Lider y Calener VYP: Herramienta de Áurea Consulting

Obteniendo datos de Calener GT

Por último acabo con el programa para edificios terciarios en los que tengamos sistemas que no podamos modelar con Calener VYP. Es este caso podemos obtener un montón de datos de los ficheros generados en la simulación a parte de los que nos ofrece la opción de resultados de la herramienta.

Los resultados que se generan con la simulación se graban en un archivo en la misma carpeta donde tenemos el fichero nombre.pd2 de Calener GT con el sufijo y extensión nombre-usu.sim. Este fichero lo podemos abrir con el programa Notepad o bien para facilitar su lectura utilizar el programa D2SimViewer que organiza la información por tablas. Se trata de un programa anexo al programa de simulación eQuest que es de libre descarga. Aquí os dejo el enlace para su descarga.

Son interesantes de este archivo las siguientes tablas:

  • BEPS: Donde tenemos los datos de consumo de energía según el tipo de componente y de combustible.
  • LS-B: Las cargas que se producen por cada elemento de cada espacio
  • SS-D: Resumen de cargas en cada sistema
  • SV-A: Parámetros de diseño de los sistemas

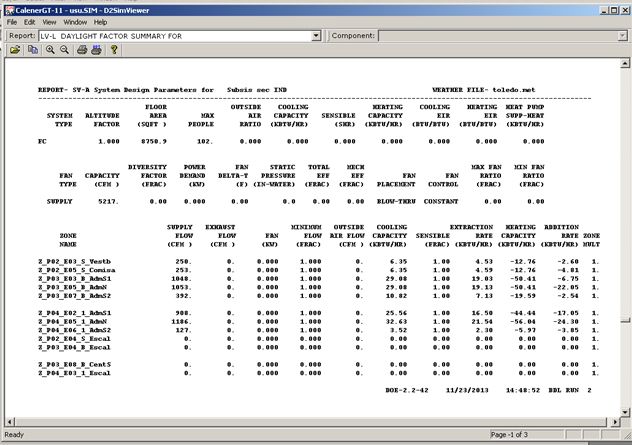

Análisis de resultados de Calener GT con D2SimViewer

Análisis de resultados de Calener GT con D2SimViewer

Indagar en estos informes es algo laborioso y podemos perdernos en tantos datos disponibles. Además los datos están en unidades en sistema inglés y se hace un poco laboriosa la conversión. Os dejo un vínculo al fantástico documento Unidades SI elaborado por Oficina de Ingeniería JJI con las conversiones más habituales.

Estas son las herramientas que habitualmente utilizo para analizar los proyectos en los que realizo las certificaciones. No son demasiado sencillas ni proporcionan información muy exhaustiva pero al menos usándolas se puede desentrañar algo el comportamiento de los edificios que simulamos y dar cierto valor añadido a la tarea de calcular con ellas. Me encantaría poder sacarles datos horarios y que tuvieran informes más intuitivos y completos. Pero esto no sé si lo veremos. Parece que ahora están modificando estos programas para actualizarse al nuevo HE aprobado hace pocas semanas. Espero que algunas de las mejoras estén relacionadas con este tema.

¿Conoces otra aplicación o forma de extraer más información a estos programas?
