CERMA 2: Reforma energética de una vivienda

Publicado el 26 octubre 2013 en la categoría Certificaciones energéticas Mejora de demanda Simulaciones

Share on Facebook0Share on Google+0Tweet about this on TwitterShare on LinkedIn7

Reforma energética: Una buena forma de mejorar tu vivienda

La semana pasada acababa el post sobre el nuevo  programa simplificado de certificaciones CERMA diciendo que iba a presentaros un ejemplo práctico de su uso. Centrándome, en especial, en su utilidad para comparar un estado actual con uno reformado, o mejorado según la jerga del programa.

He utilizado recientemente el nuevo CERMA para analizar las posibles mejoras en la reforma de una vivienda en un bloque multifamiliar en el centro de Madrid. El objetivo era estudiar las posibles medidas de mejora  energéticas a incorporar durante la obra  y ver su viabilidad económica. Siempre claro que fueran viables técnicamente en primer lugar y realizables por el propio cliente. Ya que la reforma que se planteaba era de envergadura merecía la pena hacer unos números y ver si podíamos ahorrar energía, dinero y mejorar el confort de la vivienda.

Se trata de ir un poco más alla de la propia certificación energética y utilizar sus herramientas para incorporarlas a nuestra vidad diaria como técnicos. Por eso me parece tan interesante CERMA. Es un software sencillo que nos proporciona valiosa información con una inversión de tiempo razonable.

La vivienda que he analizado ya contaba con una certificación realizada por otro técnico, con calificación similar a la obtenida con CERMA (42,89 frente a 40,3, letra E en ambos casos). Se trata de un piso en un bloque multifamiliar de casi cien metros cuadrados útiles con fachadas a orientaciones norte y oeste. El edificio tiene una antigüedad de poco más de cuarenta años y sus fachadas son de ladrillo visto con una cámara de aire no ventilada en teoría, menuda corriente de convección se generaba dentro cuando hicimos unas catas para ver su estado.

Las ventanas de la vivienda son correderas y el acristalamiento simple.  Las cajoneras de la persianas son de obra aunque no demasiado desajustadas.

Las instalaciones de calefacción y ACS son colectivas con una caldera estándar de gas natural de rendimiento nominal bajo, debido a su antigüedad. Para refrigeración disponía tan sólo de un split en el salón. Y con buen tino los anteriores inquilinos usaban toldos en las ventanas de orientación oeste para protegerse del sol de la tarde.

Medidas de mejora energética planteadas

Las instalaciones de ACS y calefacción de la vivienda son colectivas, así que nos hemos centrado en las medidas de mejora de la envolvente de la vivienda. La mejora de los sistemas no estaba dentro del alcance de esta actuación, lo que es habitual en comunidades con instalaciones centrales. Por lo que plantear medidas de ahorro sobre las mismas no tenía mucho sentido en este caso.

Para minimizar la demanda hemos actuado en varios frentes:

  • Se reduce la transmisión de calor por huecos
  • Se reduce la radiación solar incidente sobre los huecos
  • Se limitan las infiltraciones por huecos y cajones de persianas
  • Se reduce la transmisión de calor por fachadas
  • Se limitan y controlan las pérdidas por ventilación

Estas cinco estrategias y los ahorros que producen se concretan en las siguientes tres medidas

Sustitución de las carpinterías y las cajoneras de la persianas

La vivienda tiene huecos bastante grandes para lo que es habitual. Debido a ello su sustitución incidirá en bajar la demanda de forma importante. Las actuales, aunque de aluminio, tienen unas prestaciones muy malas.

Se plantea sustituirlas por carpinterías de PCV de cinco cámaras con acristalamiento térmico reforzado que estén adscritas al Plan Renove de Ventanas de la Comunidad de Madrid.

Se trata carpintería y acristalamientos de altas prestaciones térmicas comparado con lo que normalmente se instala. Las características más relevantes de las seleccionadas son:

  • Transmitancia térmica de la carpintería Uf= 1,3 W/m2·K. Una buena de aluminio suele estar entre 1,8 y 2,1 W/m2·K.
  • Permeabilidad al aire muy baja, clase 4, con lo que limitamos mucho las infitraciones.
  • Acristalamiento doble bajo emisivo con argón. Con una transmitacia de U= 1,1 W/m2·K y un factor solar de 0,47. Que evita las pérdidas de energía y minimiza la radiación solar entrante.
  • Cajonera de persiana aislada con una U= 1,4 W/m2·K y estanca al aire.
  • Y por último, que ya existían y se mantienen, el uso de toldos en la orientación oeste. Una utilidad buena que tiene CERMA en este caso, es que permite, mediante un corrector al factor solar, estimar el ahorro durante el verano por el uso de este tipo de elementos.

El ahorro energético obtenido con esta medida es el siguiente:

Cambio de ventanas y cajoneras de persiana

Mejora 1: Cambio de ventanas y cajoneras de persiana

Insuflado de aislamiento térmico en la cámara de la fachada y eliminación de las hornacinas de los radiadores

La segunda medida que trata de limitar las pérdidas por transmisión en las fachadas consiste en insuflar en el interior de la cámara de 6 cm un aislamiento para mejorar el comportamiento del muro. Además planteamos eliminar las hornacinas de los radiadores que se comportan como grandes puentes térmicos con el foco caliente directamente expulsando calor a la calle.

Para insuflar un aislamiento en el mercado existen varias opciones, ninguna de las cuales garantiza un óptimo grado de aislamiento, la eliminación de puentes térmicos ni el relleno total de la cámara. Pero que son una buena solución, barata y limpia para mejorar nuestros cerramientos. Eso sí conviene asesorarse antes para ver si es adecuado colocarlo en nuestro caso y qué material utilizar.

Mejor sería contemplar una solución de aislamiento por el exterior con un sistema SATE o ETICS, con lo que protegemos la fachada de las inclemencias y solucionamos hasta los puentes térmicos. Pero esta solución es a nivel global de edificio y no planteable como mejora en la mayoría de las reformas donde sólo tocamos una parte pequeña del mismo. Aunque insisto, es la manera óptima de resolver varios problemas a la vez.

En este caso se plantea utilizar lana de roca hidrófuga de una conductividad de 0,04 W/m·K. Con ello conseguimos disminuir la transmitancia del muro de 1,47 a 0,51 W/m2·K.

El ahorro energético obtenido con esta medida es el siguiente:

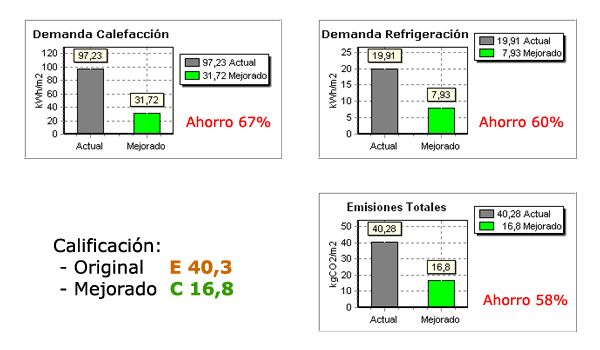

Adición de aislamiento térmico en fachadas

Mejora 2: Adición de aislamiento térmico en fachadas

Sistema de ventilación mecánica de doble flujo con recuperador de calor

Por último se plantea la posibilidad de instalar un sistema de ventilación mecánica de doble flujo. Se baraja esta opción para minimizar las pérdidas de ventilacion en invierno, y sobre todo en verano en aquellos días en los que la temperatura exterior no permite la ventilación natural. Además, permite conseguir un grado de ventilación adecuado para evitar problemas de condensaciones o de ambiente insalubre. Estos equipos son una buenísima idea para viviendas en áreas de mucho ruido en la calle, donde se desee tener una adecuada ventilación sin abrir ventanas. O para aquellas personas con alergias gracias a sus sistema de filtrado incorporado.

Consiste en un equipo dotado de dos ventiladores centrífugos, uno para impulsar aire exterior mediante una red de conductos y rejillas en las habitaciones y el salón. Y otro que extrae el aire de la vivenda desde los baños y la cocina, las estancias normalmente con más humedad y contaminación. Ambos flujos de aire intercambian el calor en un intercambiador de flujos paralelos de alta eficiencia, consiguiéndose recuperar más del 80% del calor del aire de extracción. Gracias a ello garantizamos una adecuada ventilación prácticamente sin pérdidas de energía.

Su instalación es relativamente sencilla en este caso, puesto que todos los conductos quedaría en el ámbito del pasillo integrados en el falso techo.

El ahorro energético obtenido con esta medida es el siguiente:

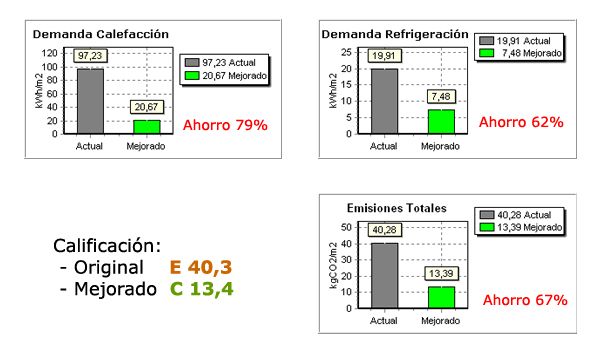

Sistema de ventilación mecánico de doble flujo con recuperación

Medida 3: Sistema de ventilación mecánico de doble flujo con recuperación

Comparativo de medidas y ahorro económico

Finalmente os presento el cuadro comparativo de las tres medidas planteadas. Tened en cuenta que están basados en los resultados de energía que calcula el programa para unas condiciones de uso y cargas internas que son estandarizadas, y que utilizan todos los programas de certificación. De estos datos lo que nos interesan son los porcentajes posibles de ahorro, y no tanto los datos absolutos que pueden variar en función del uso, cómo sea el año climáticamente hablando y otros condicionantes propios de la vivienda y sus habitantes.

También aclaro que como unicamente hay instalado un aire acondicionado en el salón, sólo se tiene en cuenta el ahorro conseguido en esa parte de la vivienda. En el resto de estancias mejorará el confort durante el verano pero no habrá gasto energético, puesto que no se plantea instalar aire acondicionado.

Comparativo energético y económico de medidas planteadas

Comparativo energético y económico de medidas planteadas

Como se puede observar los ahorros son importantes, y aunque hay que invertir casi 12.000 €, el tiempo de amortización es menor a 10 años. La inversión más rentable sería la de cambiar las ventanas y mejorar el aislamiento, amortizándose en menos de 7 años. A largo plazo, 15 o 20 años, con los actuales incrementos de la energía, podemos llegar a ahorrar cerca de 35.000 €. Así que está claro que aprovechar la reforma de las viviendas para mejorar su eficiencia energética es un buen negocio para sus moradores, sólo hace falta dedicar algo de dinero a estas partidas.

Como puedes ver CERMA es más completo que los programas de certificación simplificados que conocemos poniendo a nuestra disposición funcionalidades muy interesantes. Sus creadores han ido un poco más allá lo cual es mucho de agradecer en un programa de libre difusión. Espero que le veais tanto potencial como yo.
